🔎 Beschreibung der Röhre: REN2204w Inventarnummer: 06500
| Name | → REN2204w |
| Vergleichsname | |
| Hersteller | → Telefunken |
| Heizspannung (Volt) | 4 |
| Heizstrom (Ampère) | 2,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol. |
| Informationen Röhrentyp | Das Röhrensystem ist identisch mit der REN2204. Allerdings wurde der Sockel anders beschaltet. Die Kathode liegt an den Stiften 2 und 3, diese sind im Sockel mit einander verbunden. Die Anschlüsse für die Heizung sind an zwei Seitenschrauben am Sockel herausgeführt. |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | 68 |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | L10a |
🔎 Beschreibung der Systeme für die Röhre: REN2204w
| System 1 | |
| Kathode | 1, 3 - Achtung, beide Stifte sind im Sockel verbunden |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | Seitenanschlüsse |
| Abschirmung | |
| Funktion | → Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Datenblätter zur Röhre: REN2204w
Datenblatt REN2204 Telefunken.pdf (1811 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: REN2204w

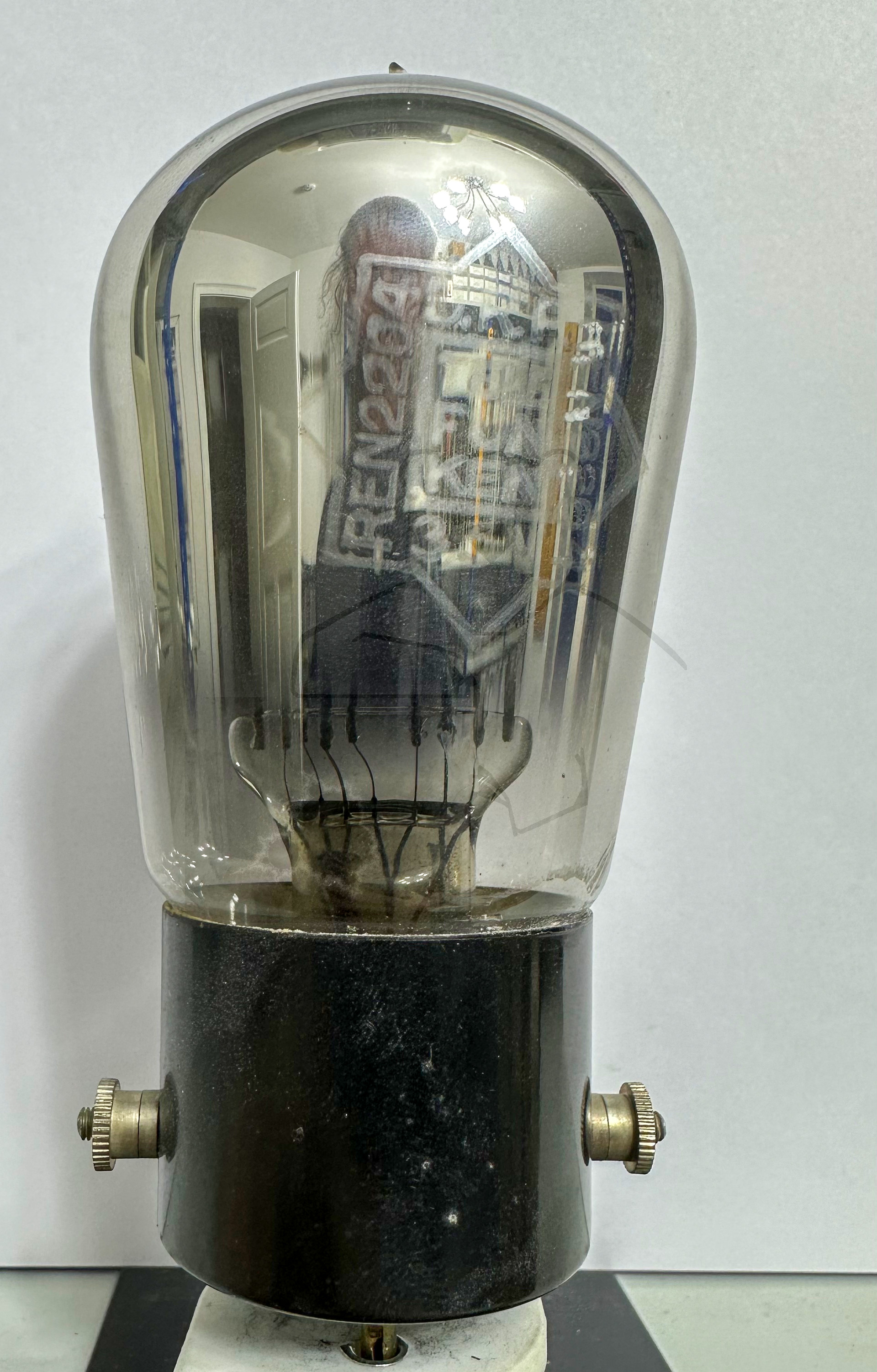

Röhre REN2204w #6500 Bild 1

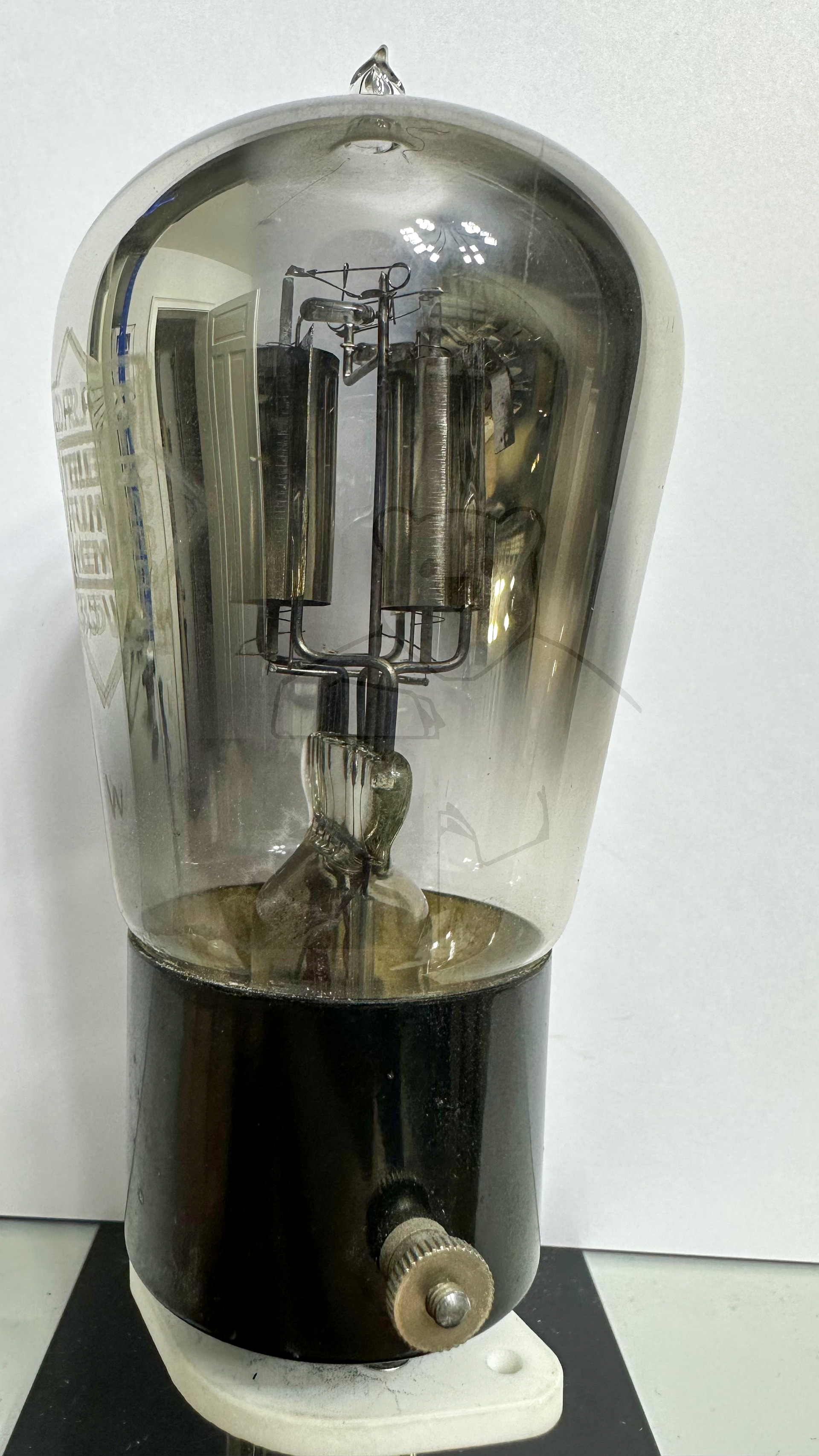

Röhre REN2204w #6500 Bild 2

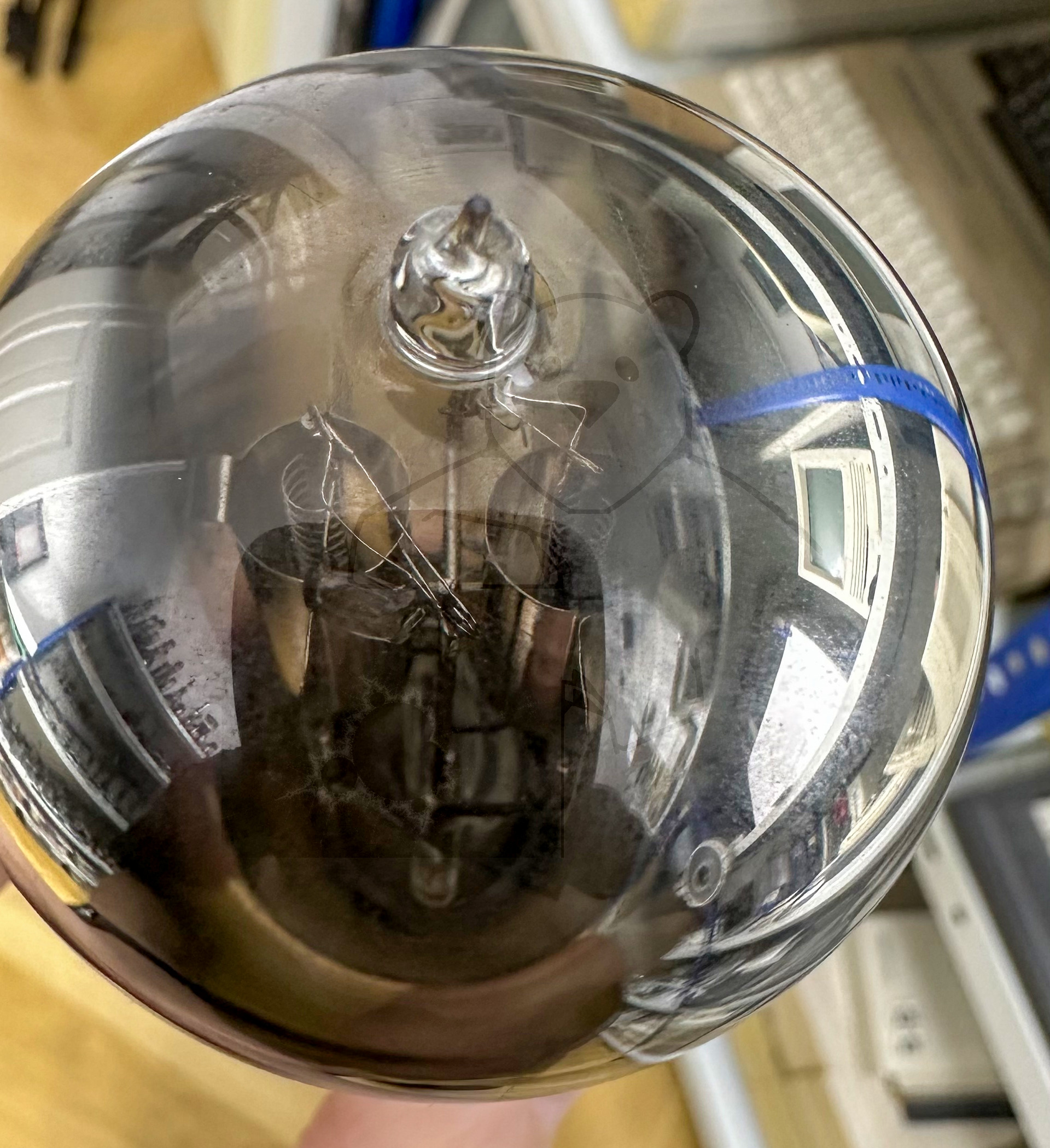

Röhre REN2204w #6500 Bild 3
