💊 Virtuelles Medizinmuseum: Multiplate® - Vollblut Thrombozytenfunktionsanalyse, 2004 - 2011

Vorgestellt wird die Entwicklung der Hardware für das Multiplate® zur Vollblut Thrombozytenfunktionsanalyse.

Weitere Informationen unter: ↗︎ Multiplate® Webseite (Durch Anklicken verlassen Sie diese Webseite!)

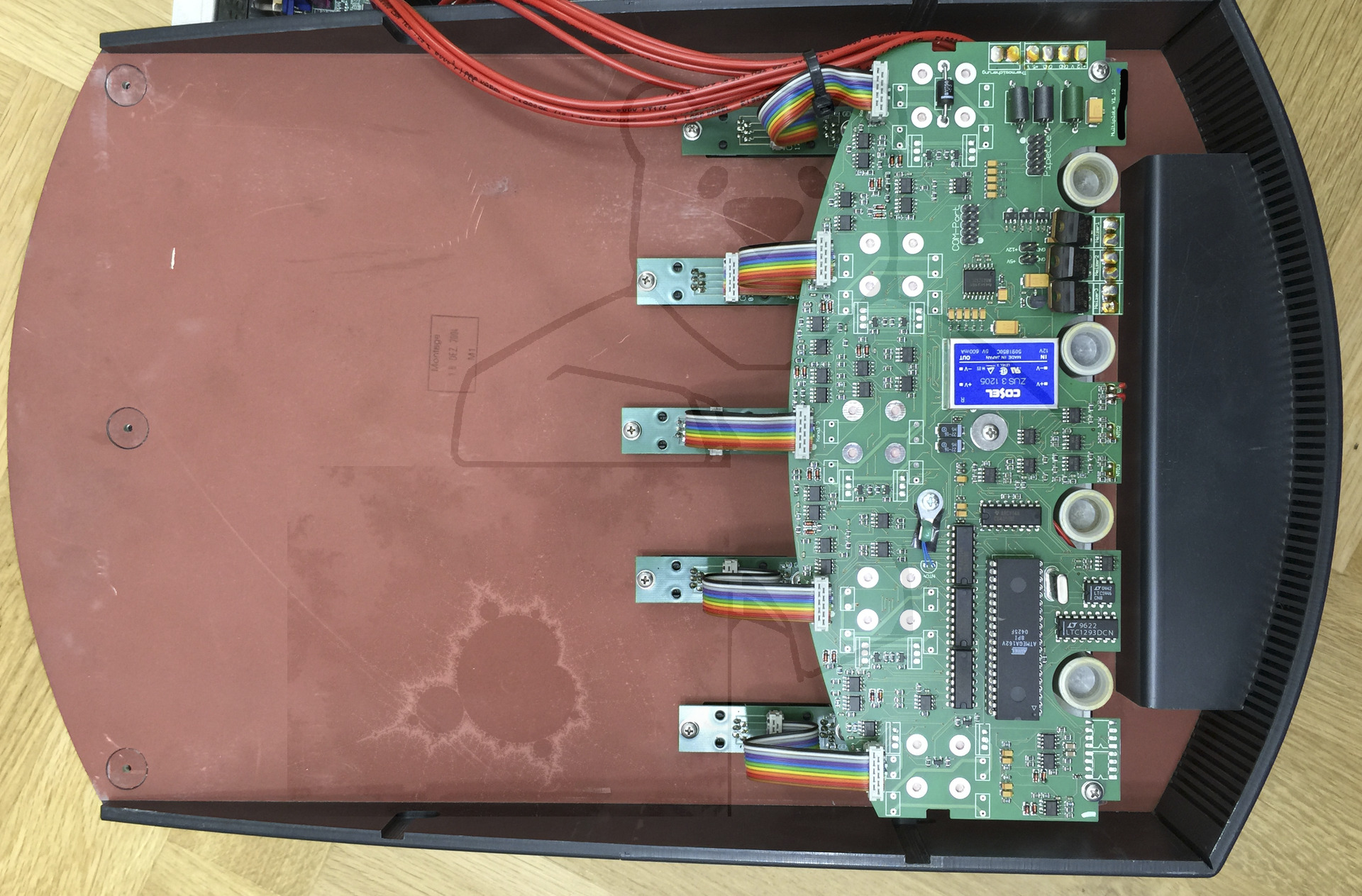

Entwicklung des Multiplate® - Einer der letzten Vorserien Geräte, die Anfang 2005 gebaut wurden. Auf diesem Gerät habe ich bis 2012 alle Softwareversionen sowie Installationsmaster getestet
Entwicklung des Multiplate® - Einer der letzten Vorserien Geräte, die Anfang 2005 gebaut wurden. Auf diesem Gerät habe ich bis 2012 alle Softwareversionen sowie Installationsmaster getestet


Entwicklung des Multiplate® - Einer der letzten Vorserien Geräte, die Anfang 2005 gebaut wurden. Auf diesem Gerät habe ich bis 2012 alle Softwareversionen sowie Installationsmaster getestet
Entwicklung des Multiplate® - Einer der letzten Vorserien Geräte, die Anfang 2005 gebaut wurden. Auf diesem Gerät habe ich bis 2012 alle Softwareversionen sowie Installationsmaster getestet

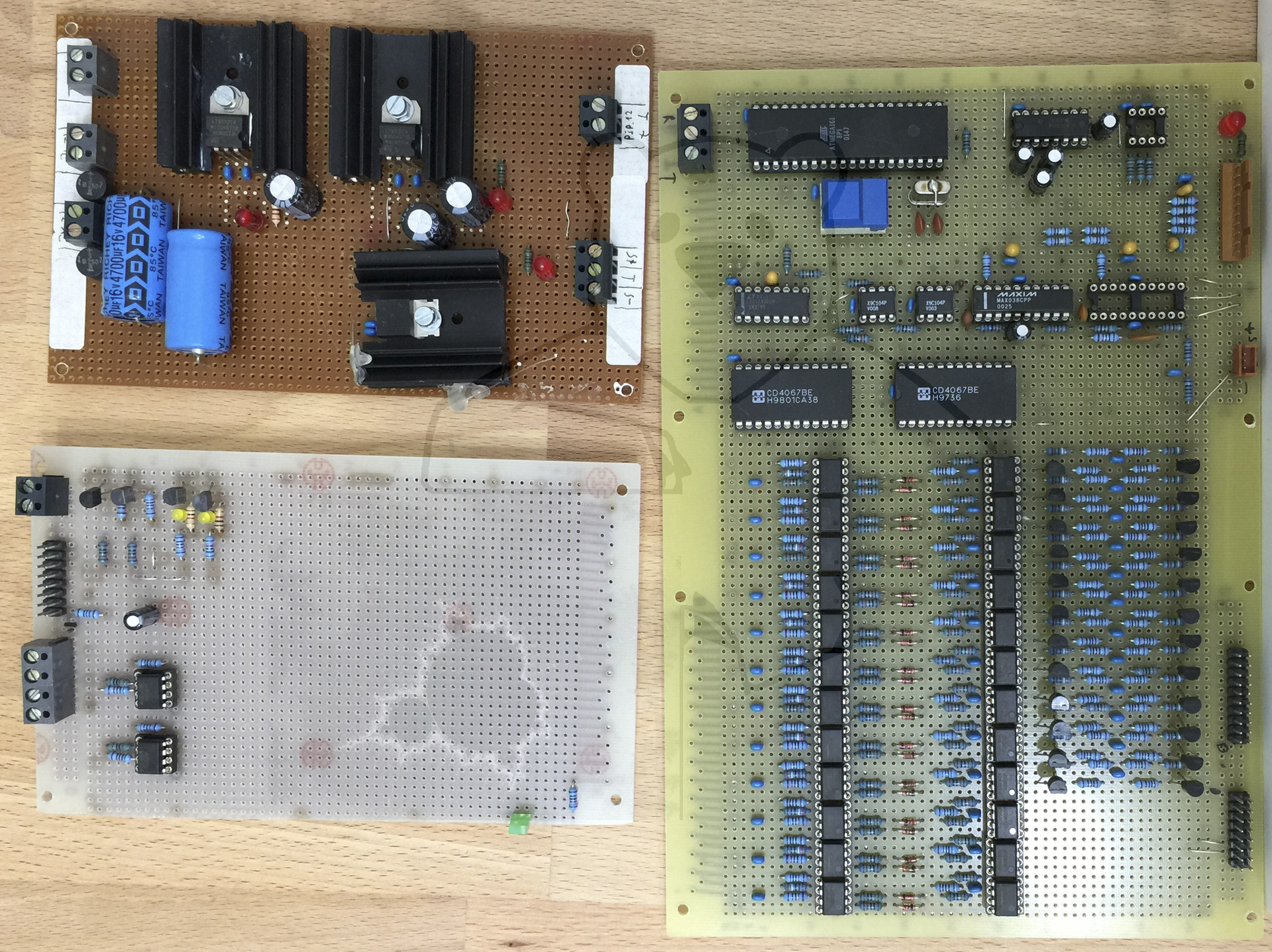

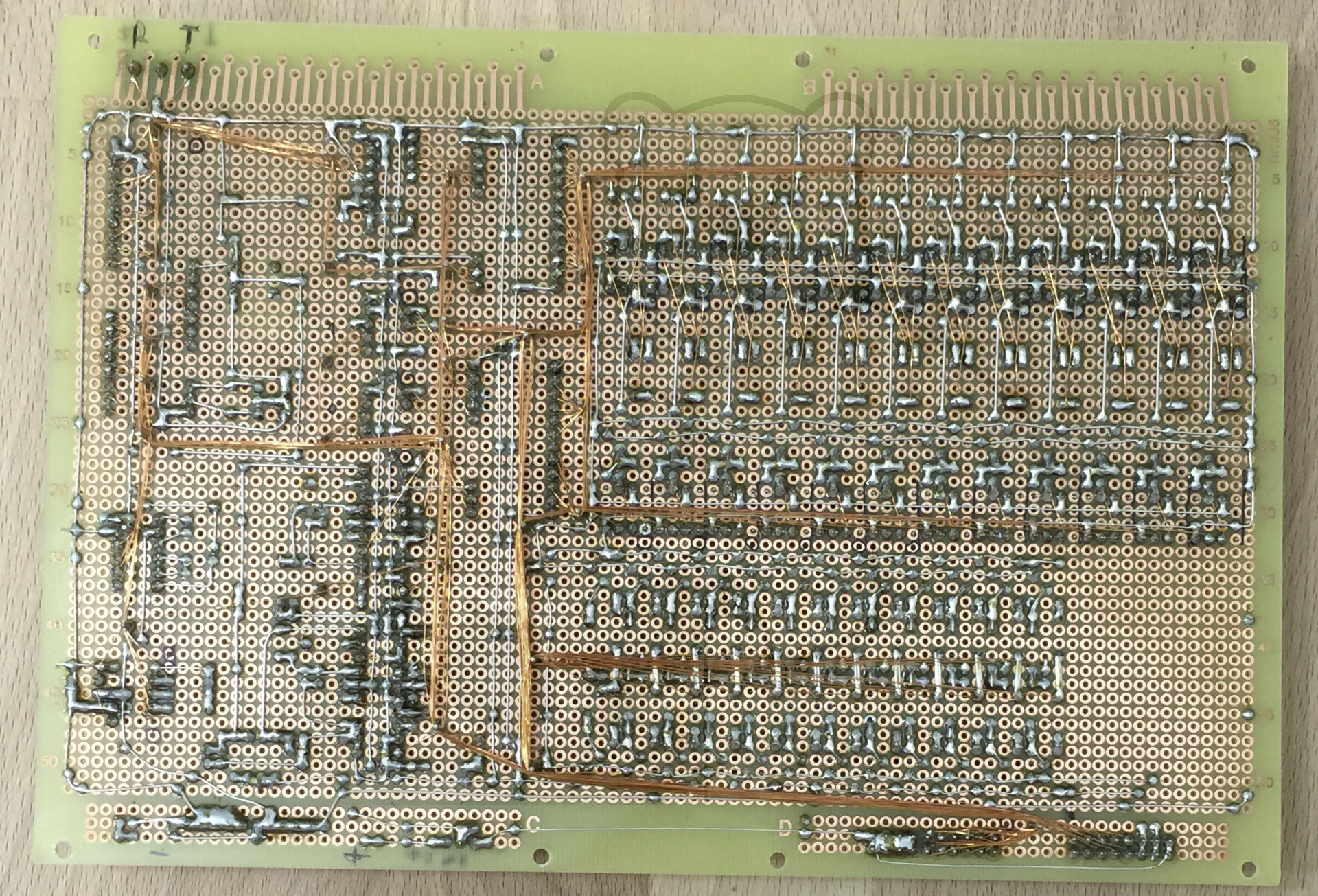

Entwicklung des Multiplate® - Der erste Prototyp der Elektronik, gefädelt auf Lochraster - Funktioniert die theoretische Idee auch in der Praxis?
Entwicklung des Multiplate® - Der erste Prototyp der Elektronik, gefädelt auf Lochraster - Funktioniert die theoretische Idee auch in der Praxis?


Entwicklung des Multiplate® - Der erste Prototyp der Elektronik, gefädelt auf Lochraster - Funktioniert die theoretische Idee auch in der Praxis?
Entwicklung des Multiplate® - Der erste Prototyp der Elektronik, gefädelt auf Lochraster - Funktioniert die theoretische Idee auch in der Praxis?

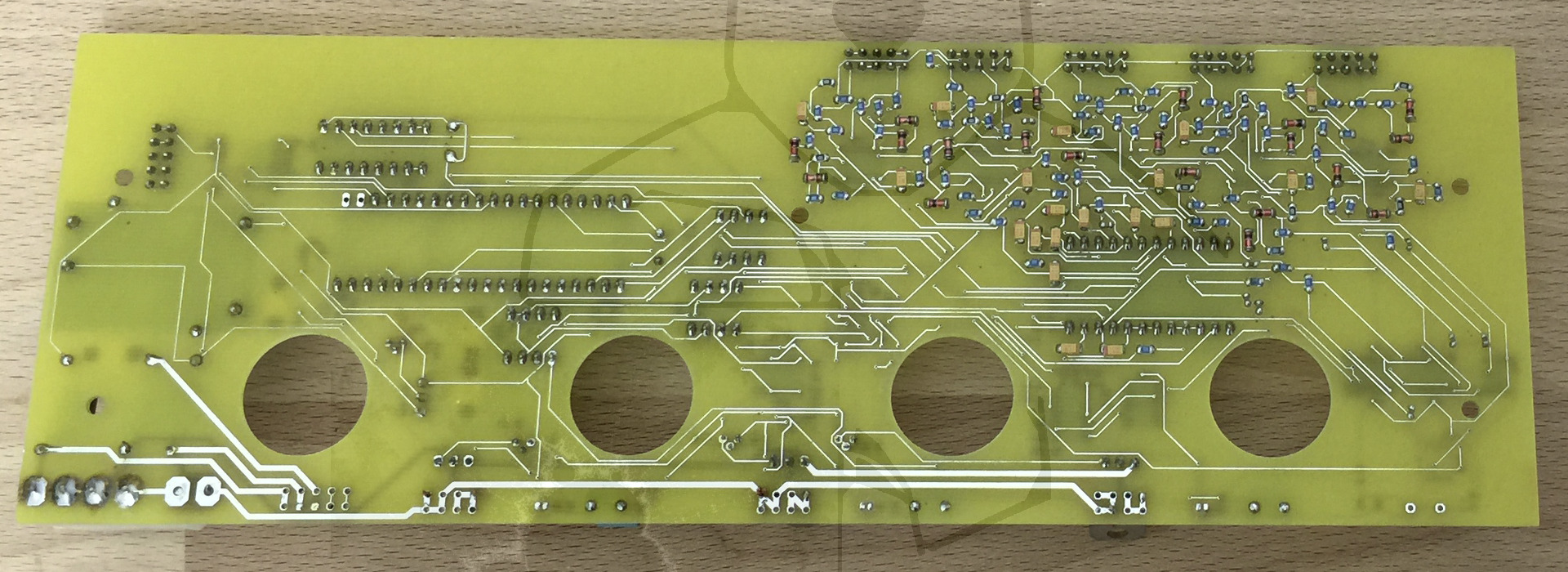

Entwicklung des Multiplate® - Die erste (Test)Platine und Optimierung der Elektronik
Entwicklung des Multiplate® - Die erste (Test)Platine und Optimierung der Elektronik


Entwicklung des Multiplate® - Die erste (Test)Platine und Optimierung der Elektronik
Entwicklung des Multiplate® - Die erste (Test)Platine und Optimierung der Elektronik


Entwicklung des Multiplate® - Die Elektronik scheint zu funktionieren, der Rührer wird auf die Platine integriert
Entwicklung des Multiplate® - Die Elektronik scheint zu funktionieren, der Rührer wird auf die Platine integriert


Entwicklung des Multiplate® - Die Messelektronik funktioniert immer noch, der Rührer (so) nicht. Der Rührer wird neu entwickelt und auf einer Zwischenplatine untergebracht
Entwicklung des Multiplate® - Die Messelektronik funktioniert immer noch, der Rührer (so) nicht. Der Rührer wird neu entwickelt und auf einer Zwischenplatine untergebracht

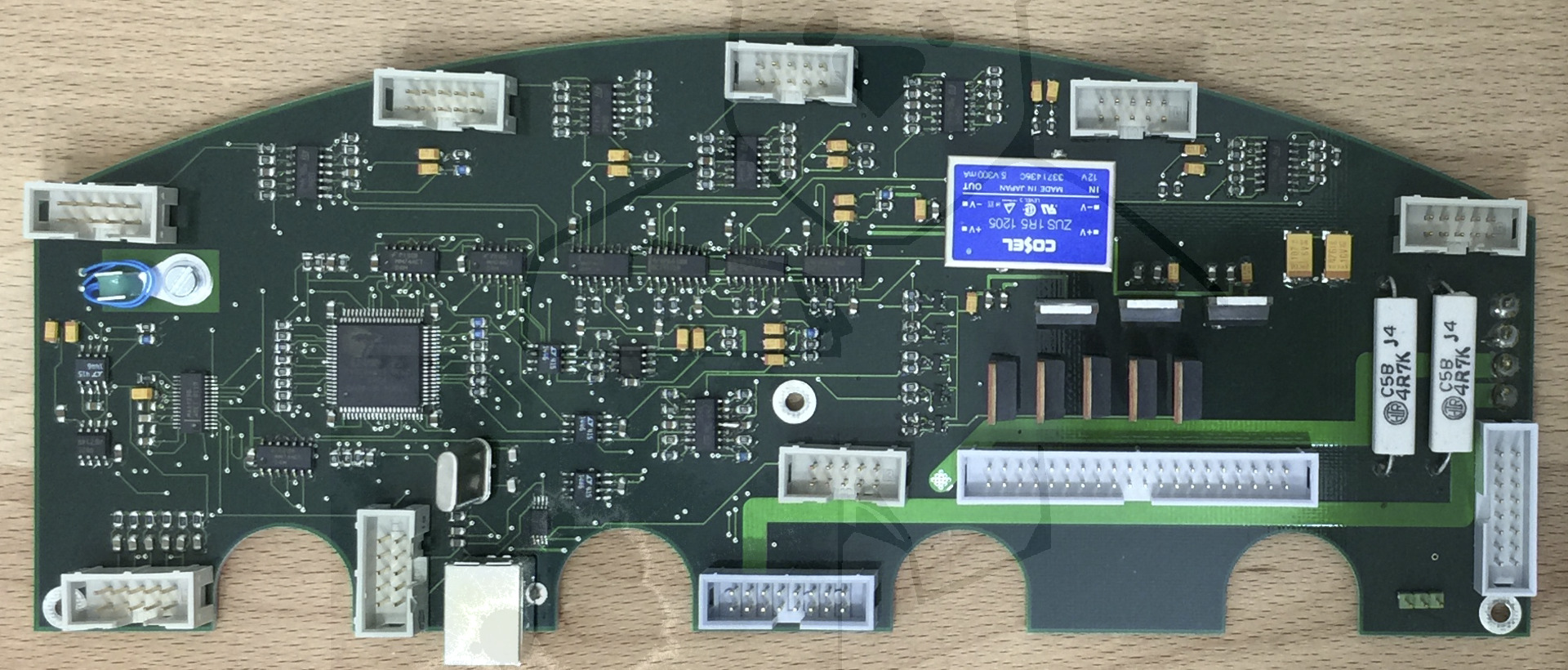

Entwicklung des Multiplate® - Etwas Zeit zum spielen, getestet wird ein neues CPU-Design inkl. USB Anbindung. Der Cypress macht im Zusammenspiel mit dem grausigen VIA-Chipsatz zu viele Probleme bei der USB Übertragung. Es bleibt also beim ATMEGA mit RS232.
Entwicklung des Multiplate® - Etwas Zeit zum spielen, getestet wird ein neues CPU-Design inkl. USB Anbindung. Der Cypress macht im Zusammenspiel mit dem grausigen VIA-Chipsatz zu viele Probleme bei der USB Übertragung. Es bleibt also beim ATMEGA mit RS232.

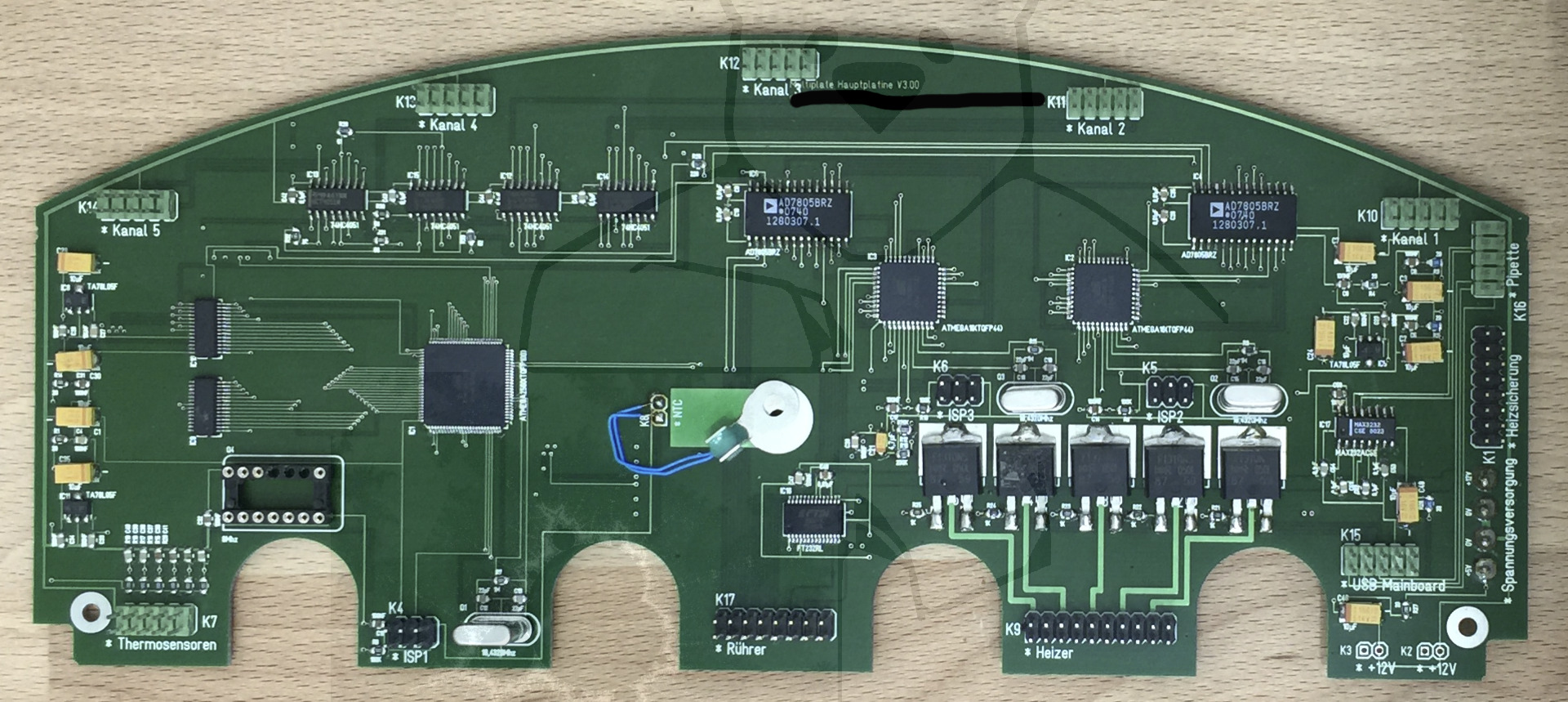

Entwicklung des Multiplate® - Neues Spiel, neues Glück. Ein neuer ATMEGA, komplette Digitale Signalerzeugung mit allem Schnick-Schnack. Da aber die Übernahme durch Roche immer wahrscheinlicher wird, wird die Entwicklung eingestellt.
Entwicklung des Multiplate® - Neues Spiel, neues Glück. Ein neuer ATMEGA, komplette Digitale Signalerzeugung mit allem Schnick-Schnack. Da aber die Übernahme durch Roche immer wahrscheinlicher wird, wird die Entwicklung eingestellt.

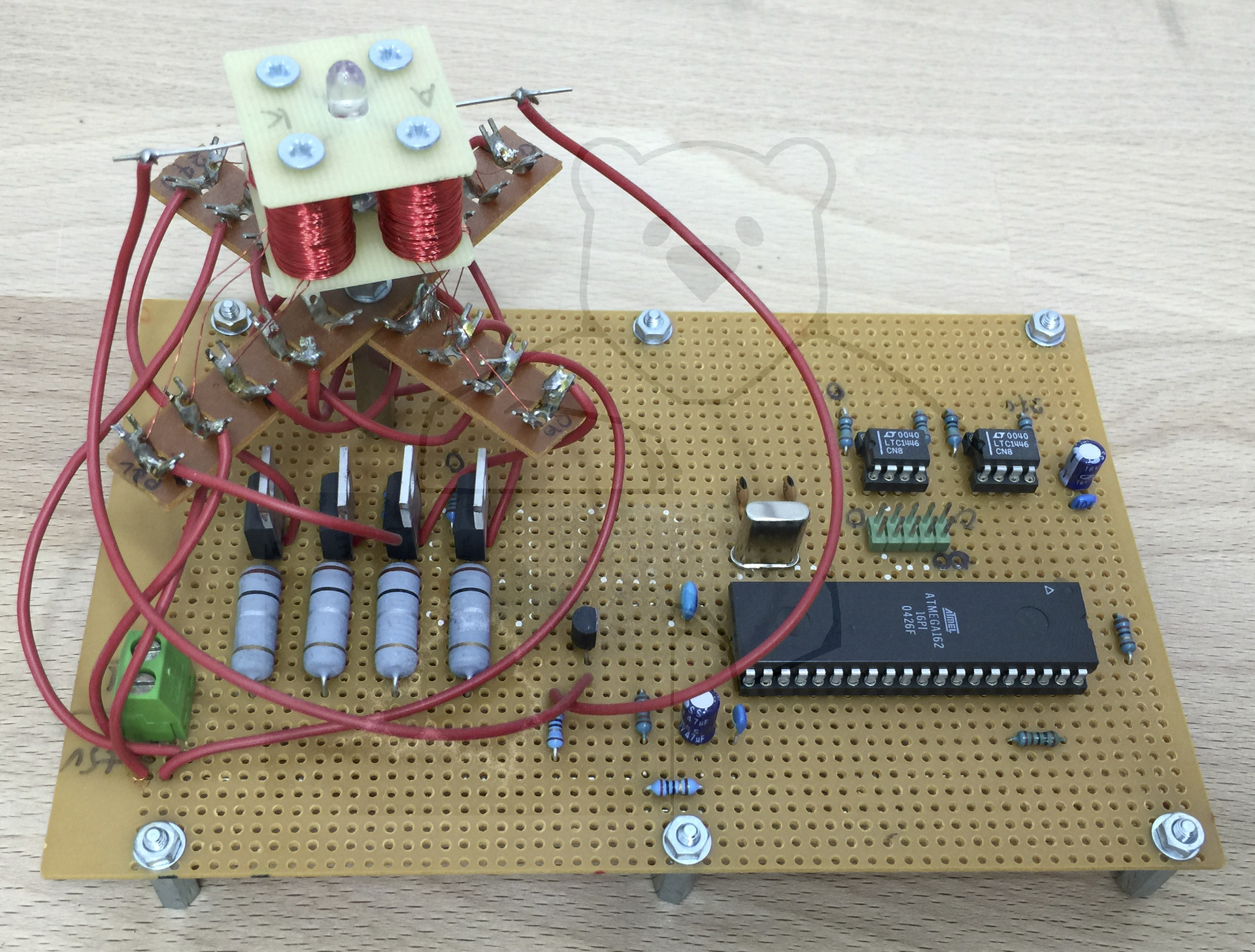

Entwicklung des Multiplate® - Die Entwicklungsplatine für den Rührer mit bifilaren Spulen und Stroboskop durch eine LED
Entwicklung des Multiplate® - Die Entwicklungsplatine für den Rührer mit bifilaren Spulen und Stroboskop durch eine LED

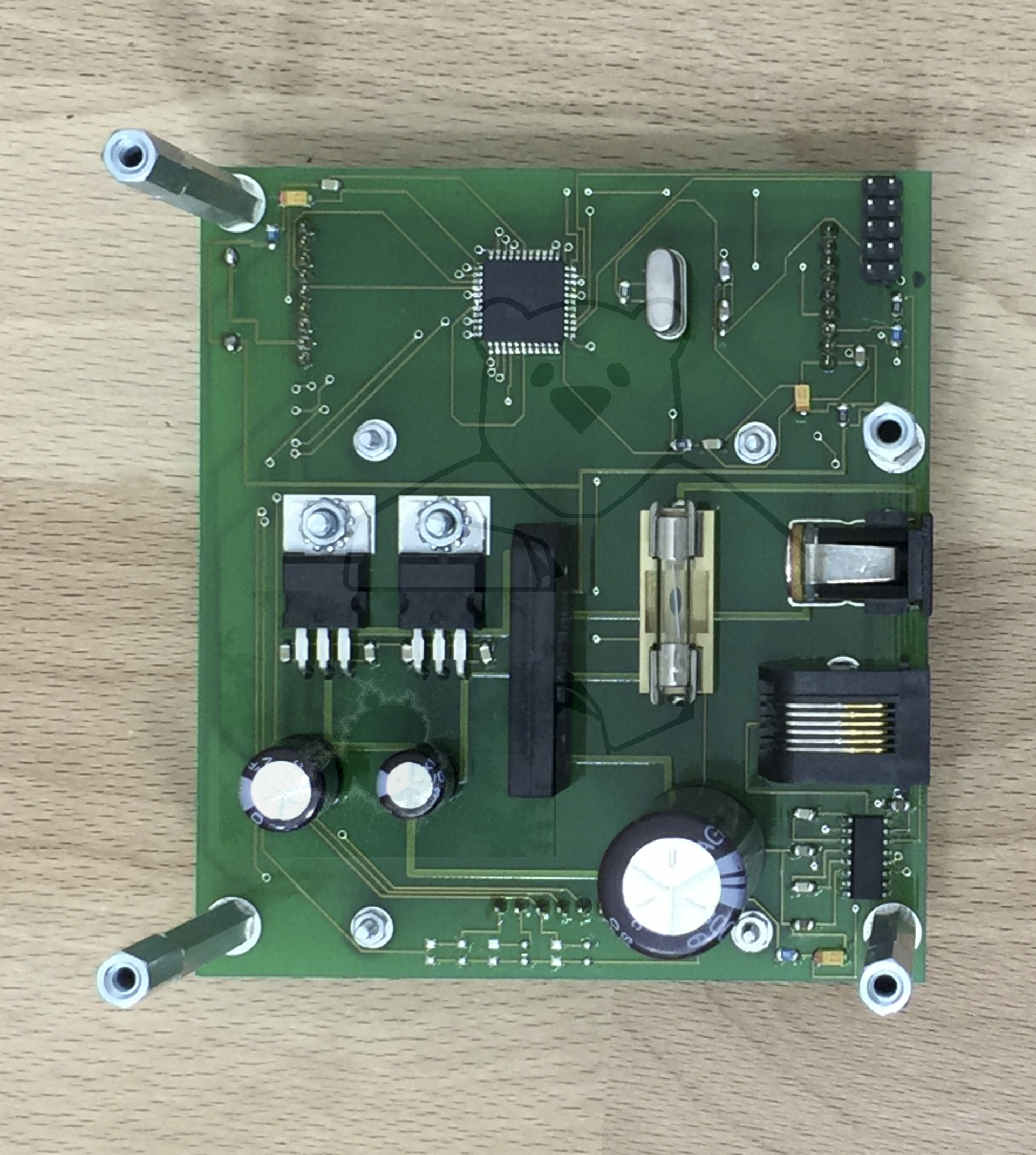

Entwicklung des Multiplate® - Die Pipette, Quell' ewiger Probleme - Eine externe Testplatine, um definierte Kommandosequenzen und Volumina zu testen
Entwicklung des Multiplate® - Die Pipette, Quell' ewiger Probleme - Eine externe Testplatine, um definierte Kommandosequenzen und Volumina zu testen


Entwicklung des Multiplate® - Die Pipette, Quell' ewiger Probleme - Eine externe Testplatine, um definierte Kommandosequenzen und Volumina zu testen
Entwicklung des Multiplate® - Die Pipette, Quell' ewiger Probleme - Eine externe Testplatine, um definierte Kommandosequenzen und Volumina zu testen


Entwicklung des Multiplate® - Rührt der Rührer, oder schüttelt er? Eine Test-Messzelle die über einen Permanentmagneten, durch ein Kugellager eine Lichtschranke befeuert. Auf dem Bildschirm wurde das Oszillogramm inkl. der gemessenen Frequenz angezeigt.
Entwicklung des Multiplate® - Rührt der Rührer, oder schüttelt er? Eine Test-Messzelle die über einen Permanentmagneten, durch ein Kugellager eine Lichtschranke befeuert. Auf dem Bildschirm wurde das Oszillogramm inkl. der gemessenen Frequenz angezeigt.


Entwicklung des Multiplate® - Rührt der Rührer, oder schüttelt er? Eine Test-Messzelle die über einen Permanentmagneten, durch ein Kugellager eine Lichtschranke befeuert. Auf dem Bildschirm wurde das Oszillogramm inkl. der gemessenen Frequenz angezeigt.
Entwicklung des Multiplate® - Rührt der Rührer, oder schüttelt er? Eine Test-Messzelle die über einen Permanentmagneten, durch ein Kugellager eine Lichtschranke befeuert. Auf dem Bildschirm wurde das Oszillogramm inkl. der gemessenen Frequenz angezeigt.
