🔎 Beschreibung der Röhre: 6Е5С
| Name | 6Е5С |
| Vergleichsname | 6E5S |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 18.11.2026 08:30:05 |
🔎 Beschreibung der Systeme für die Röhre: 6Е5С
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 5 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | 6 |
| Heizung | 2, 7 |
| Abschirmung | |
| Funktion | → Magisches Auge |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 6Е5С

Bildquelle: UdSSR Datenblatt
🔎 YouTube Video zu 6Е5С
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/xL06RjRtNGY (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: 6Е5С
Datenblatt 6Е5С [www.tubedata.info].pdf (38 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6Е5С

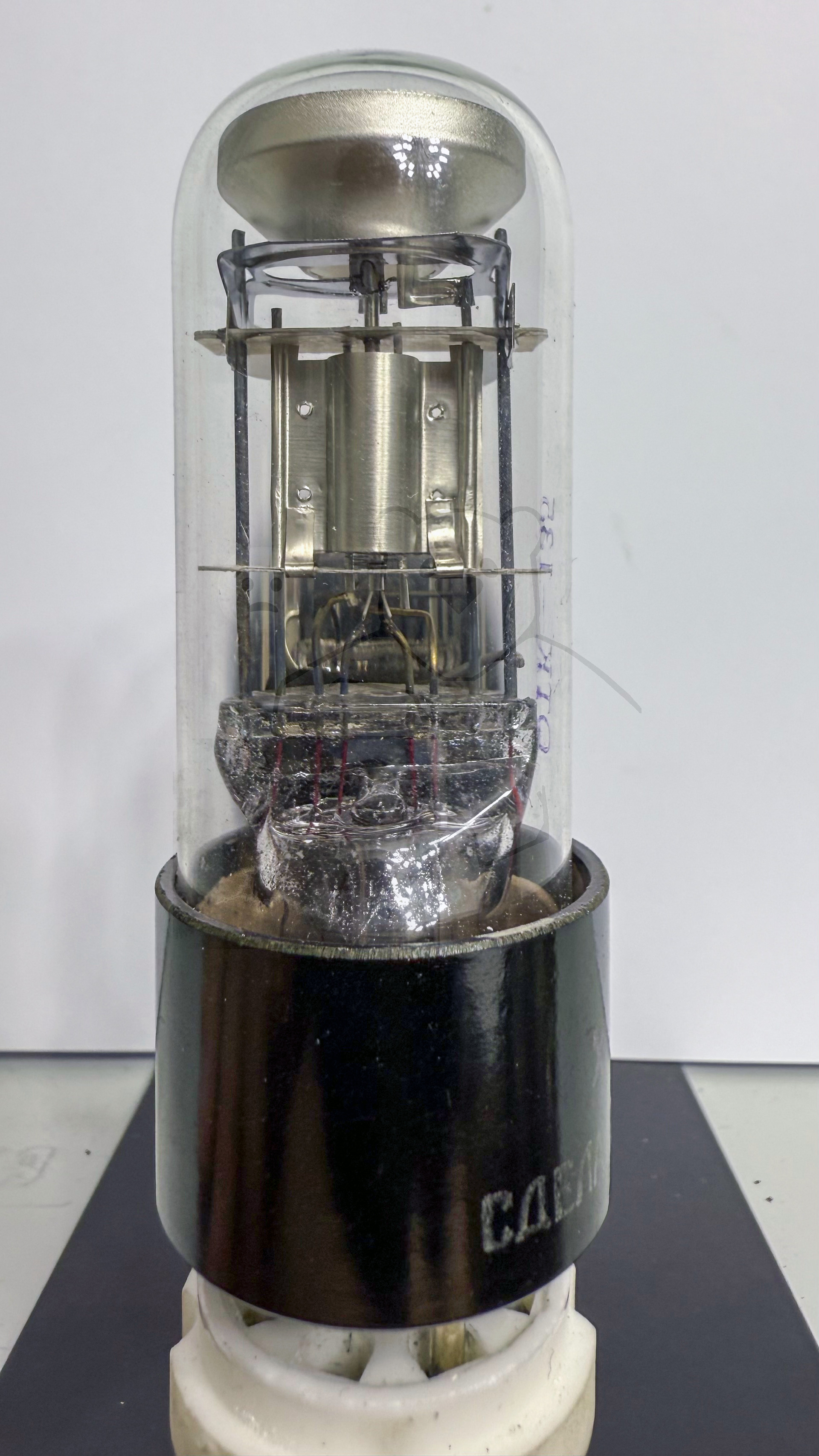

Röhre 6Е5С #5907 Bild 1

Röhre 6Е5С #5907 Bild 2

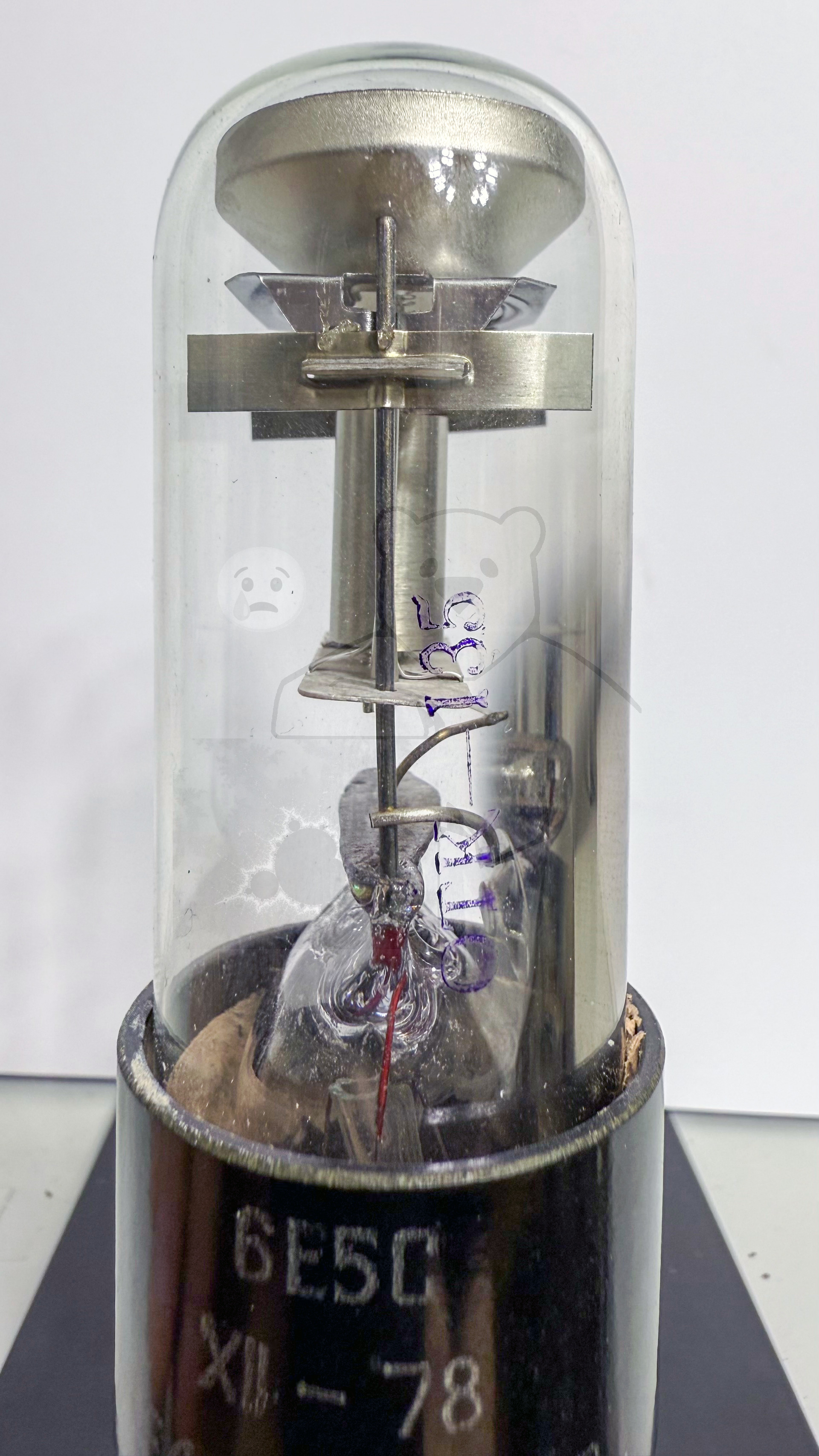

Röhre 6Е5С #5907 Bild 3

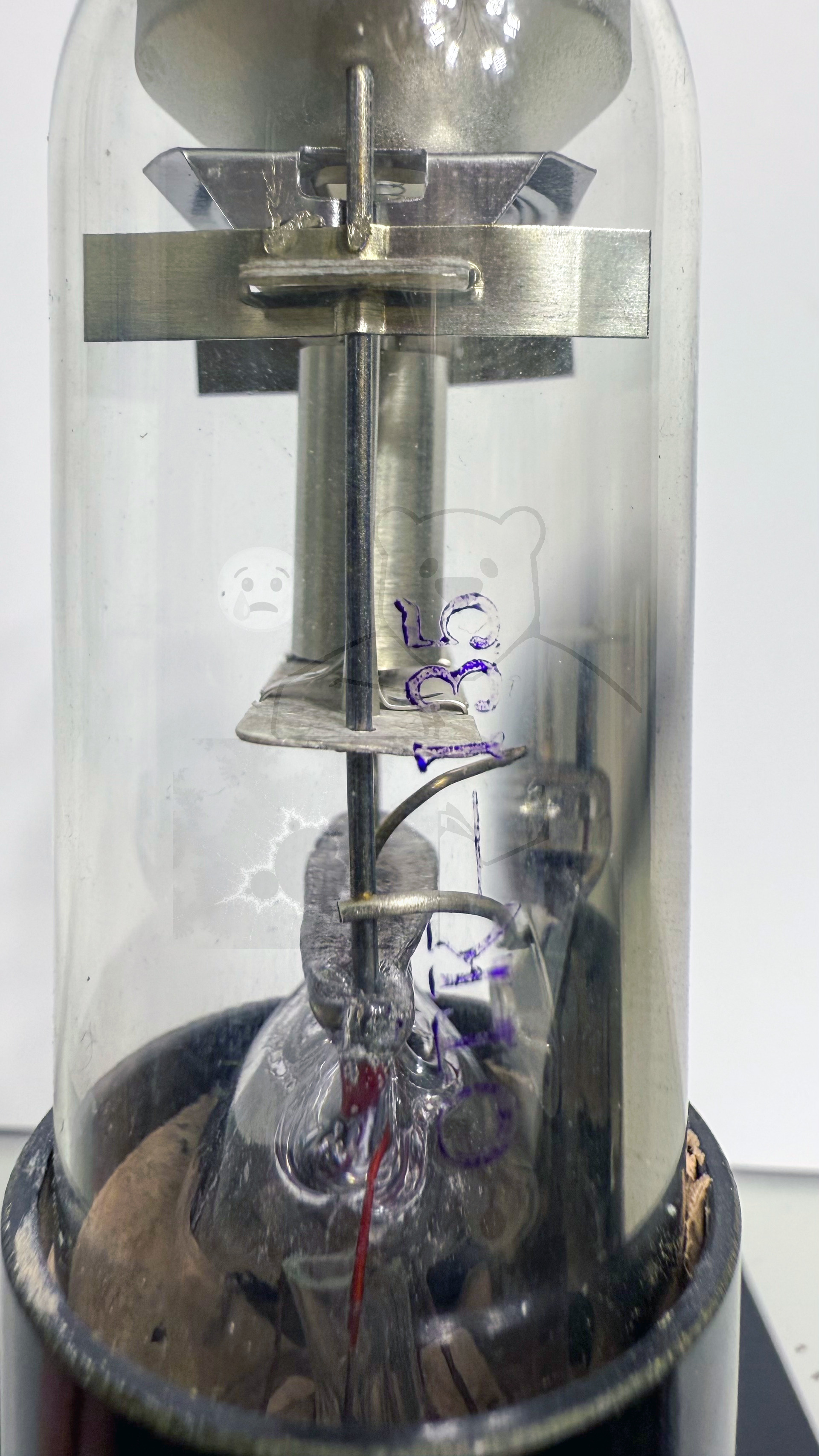

Röhre 6Е5С #5907 Bild 4

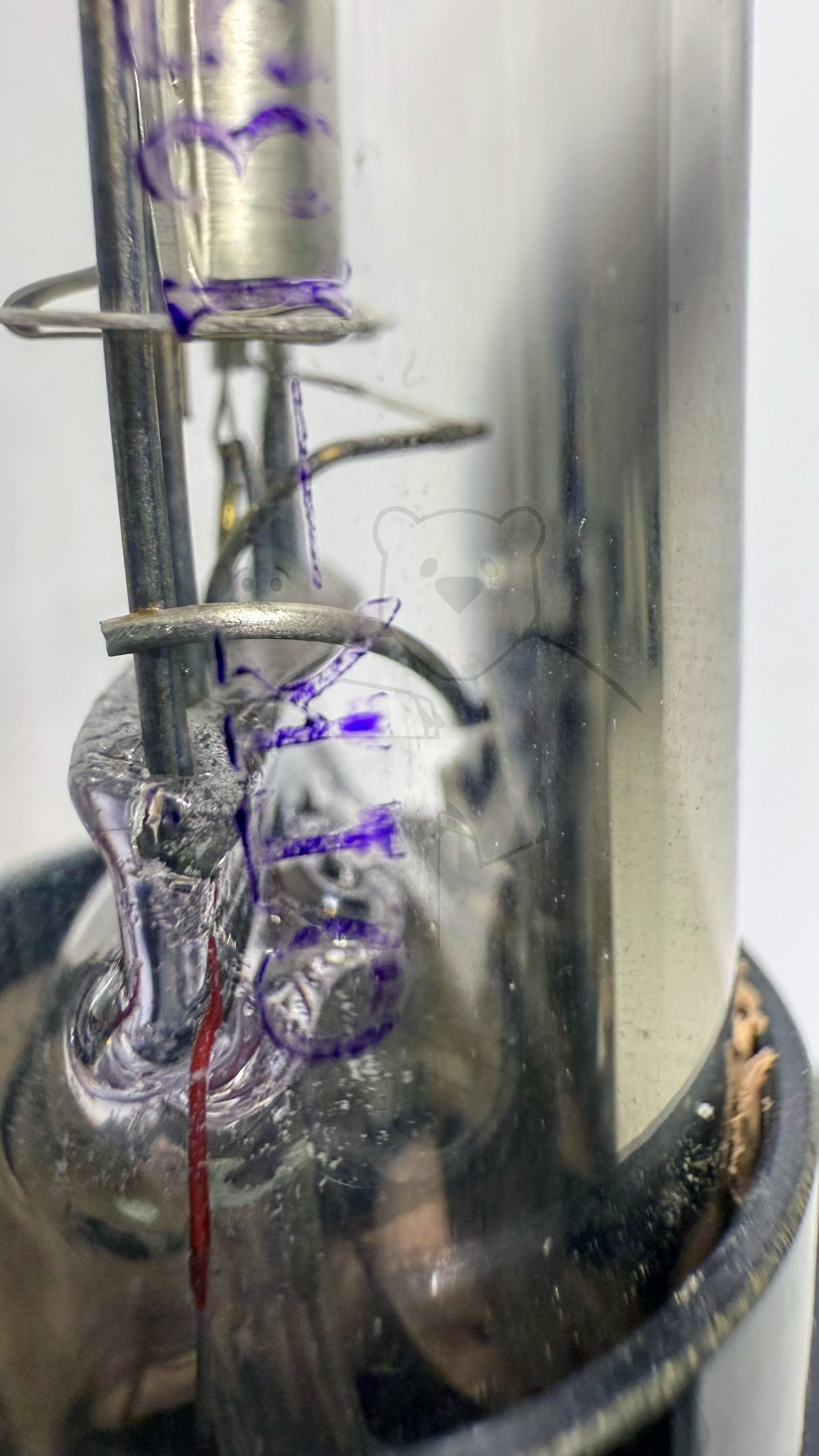

Röhre 6Е5С #5907 Bild 5

Röhre 6Е5С #5907 Bild 6

Röhre 6Е5С #5907 Bild 7

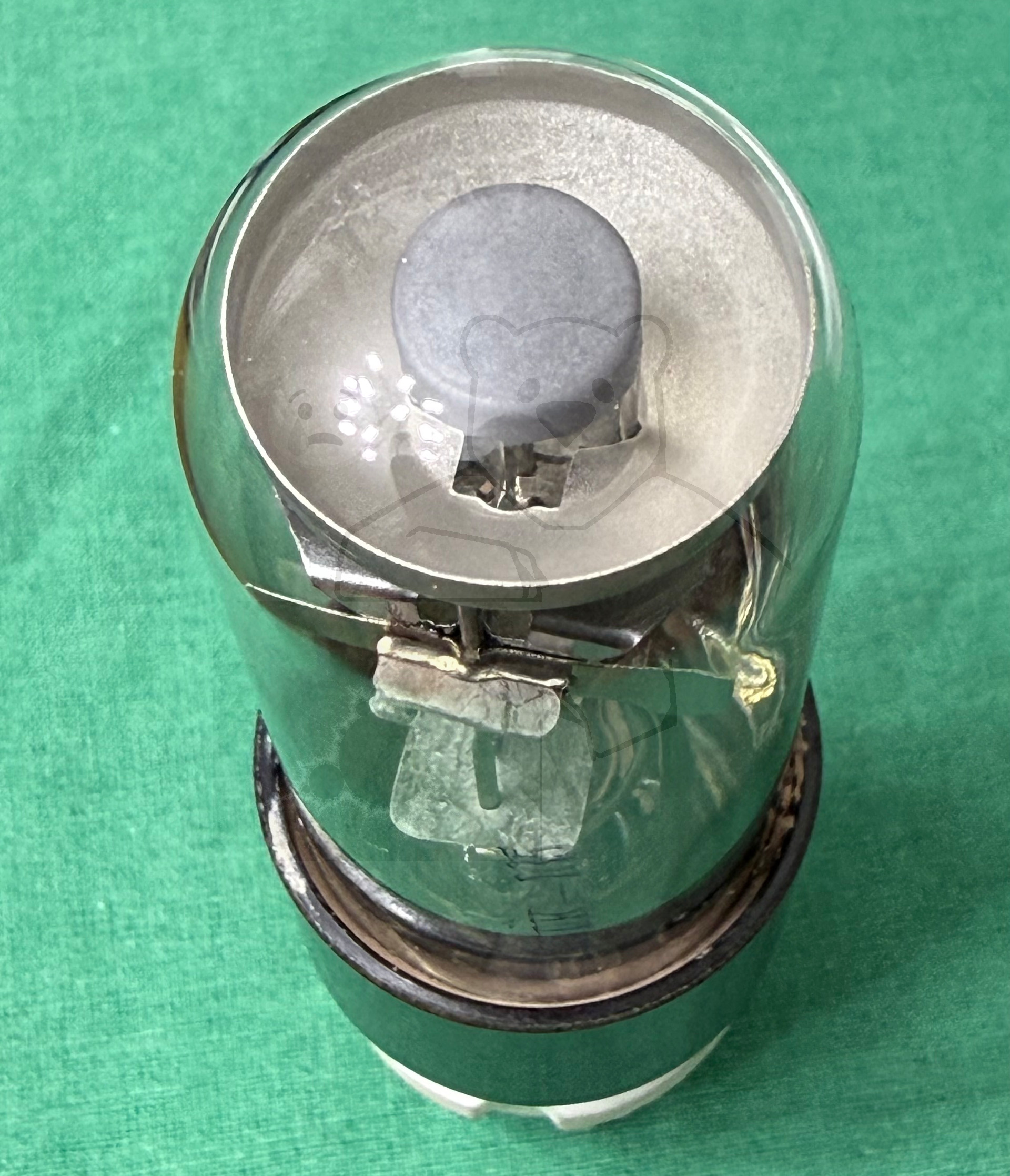

Röhre 6Е5С #5907 Bild 8
🔎 Alle Röhren vom Typ 6Е5С in der ehemaligen Sammlung
- → 6Е5С Inventar: 05907 Hersteller: → UdSSR (Allgemein)
