Daten und Bilder der Röhre: AC20

🔎 Beschreibung der Röhre: AC20

Name	AC20

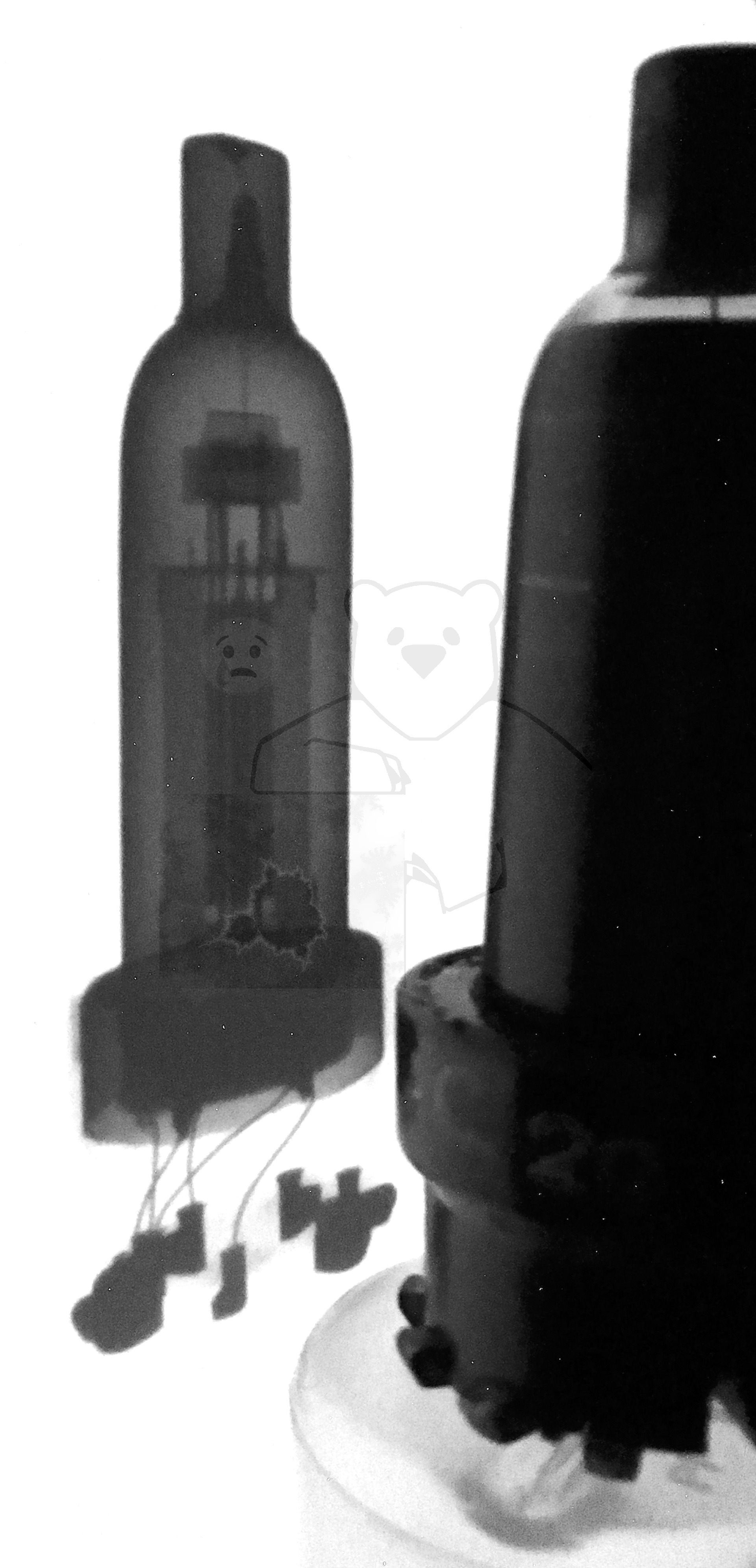

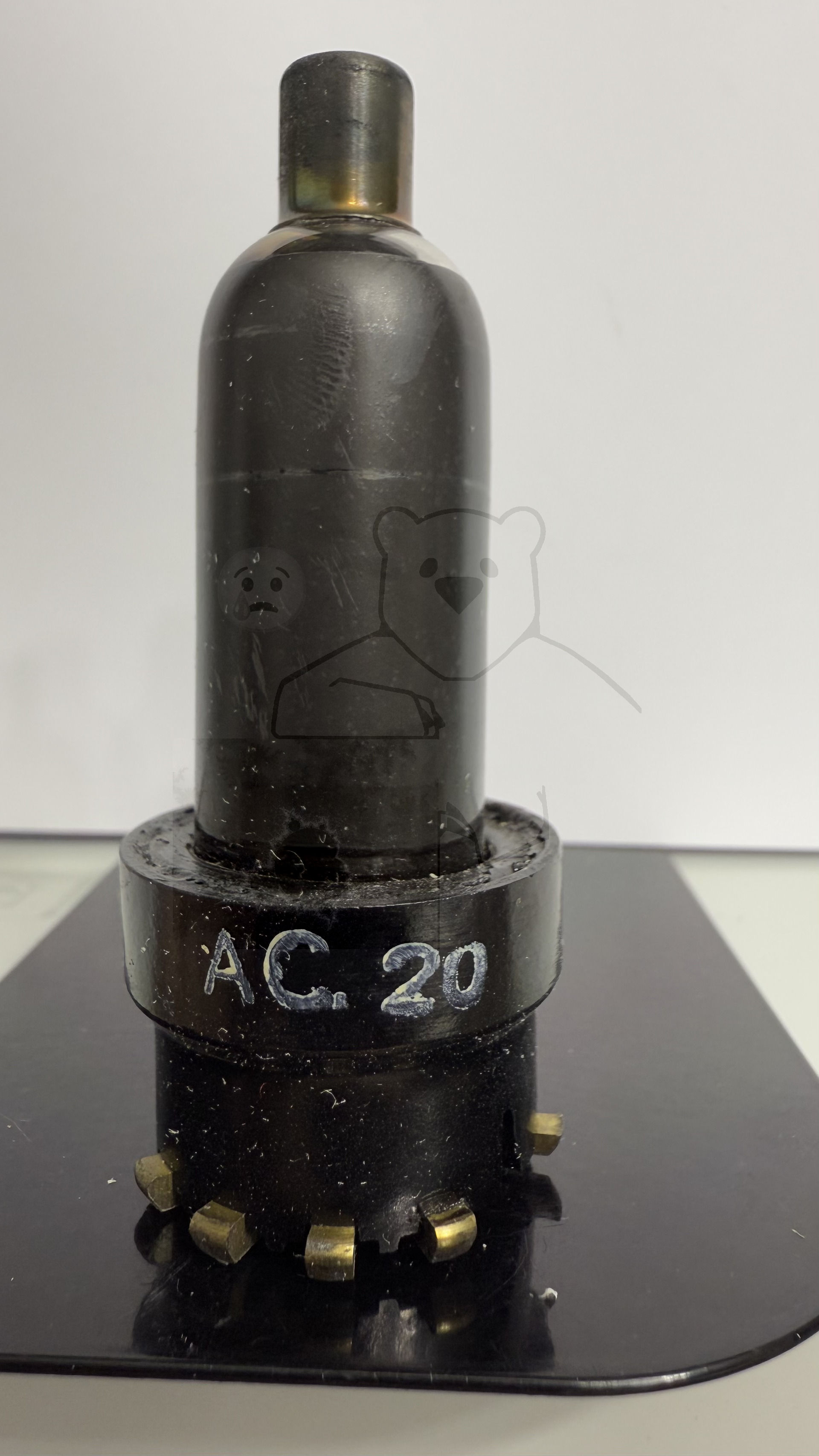

Vergleichsname	AC.20
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,8
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.

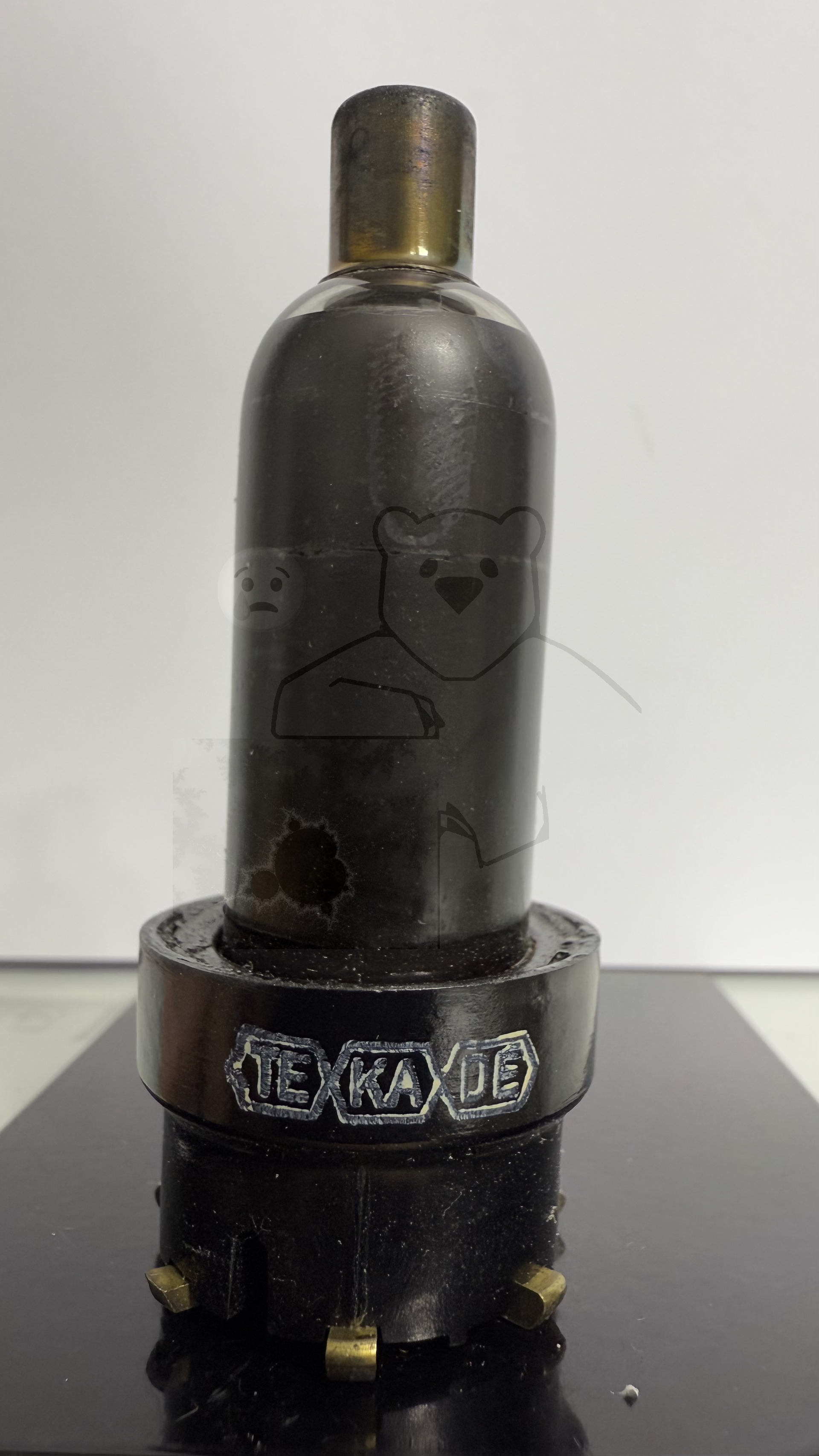

Zusätzliche Informationen	Wer kann genauere Angaben zu dieser Röhre machen? Ggf. ist dies eine sog. 'Notproduktion' wie sie kurz nach dem 2. Weltkrieg üblich war für die Niederfrequenztriode → AC2 Es ist erkennbar, das die originale Wehrmacht Bezeichnung mit schwarzer Farbe überstrichen wurde.
Letzte Änderung	19.10.2025 10:43:04

🔎 Beschreibung der Systeme für die Röhre: AC20

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der AC20

Bildquelle: Telefunken Datenblatt
