đ Beschreibung der Röhre: OM-4
| Name | OM-4 |
| Vergleichsname | EBC33 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 29.10.2026 11:01:58 |
đ Beschreibung der Systeme fĂŒr die Röhre: OM-4
| System 1 | System 2 | |
| Kathode | 8 | 8 |
| Gitter 1 | Kappe | |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 3 | 4 |
| Anode 2 | 5 | |
| Leuchtschirm | ||
| Heizung | 2, 7 | 2, 7 |
| Abschirmung | 1 | 1 |
| Funktion | â Niederfrequenzverstaerker, Triode |
â Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

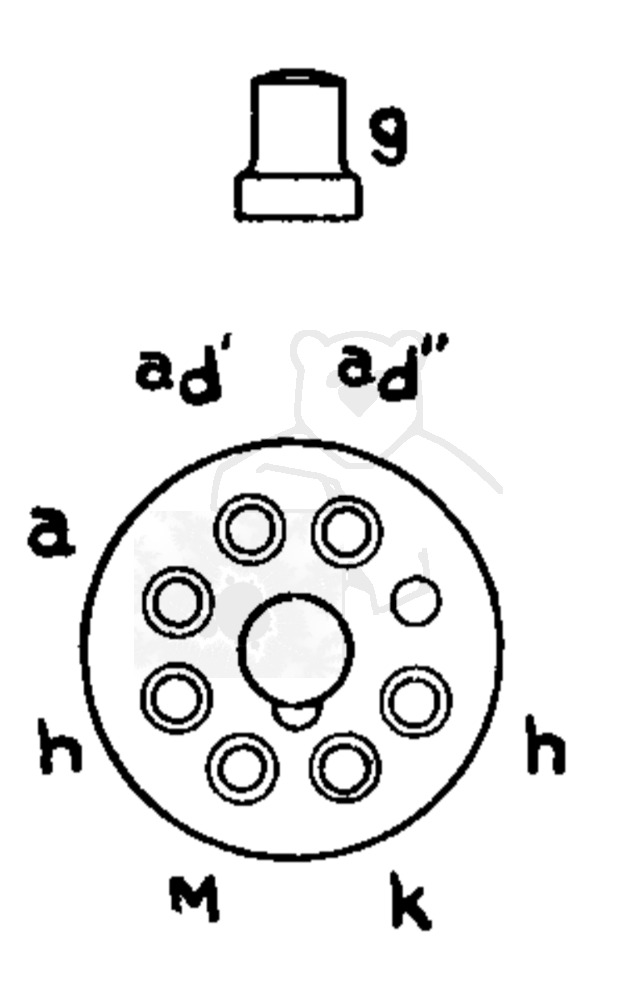

đ Sockelschaltung der OM-4
Bildquelle: Mullard Datenblatt
đ YouTube Video zu OM-4
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/TwHKjXQf3GQ (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: OM-4
Datenblatt EBC33 Mullard.pdf (58 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: OM-4

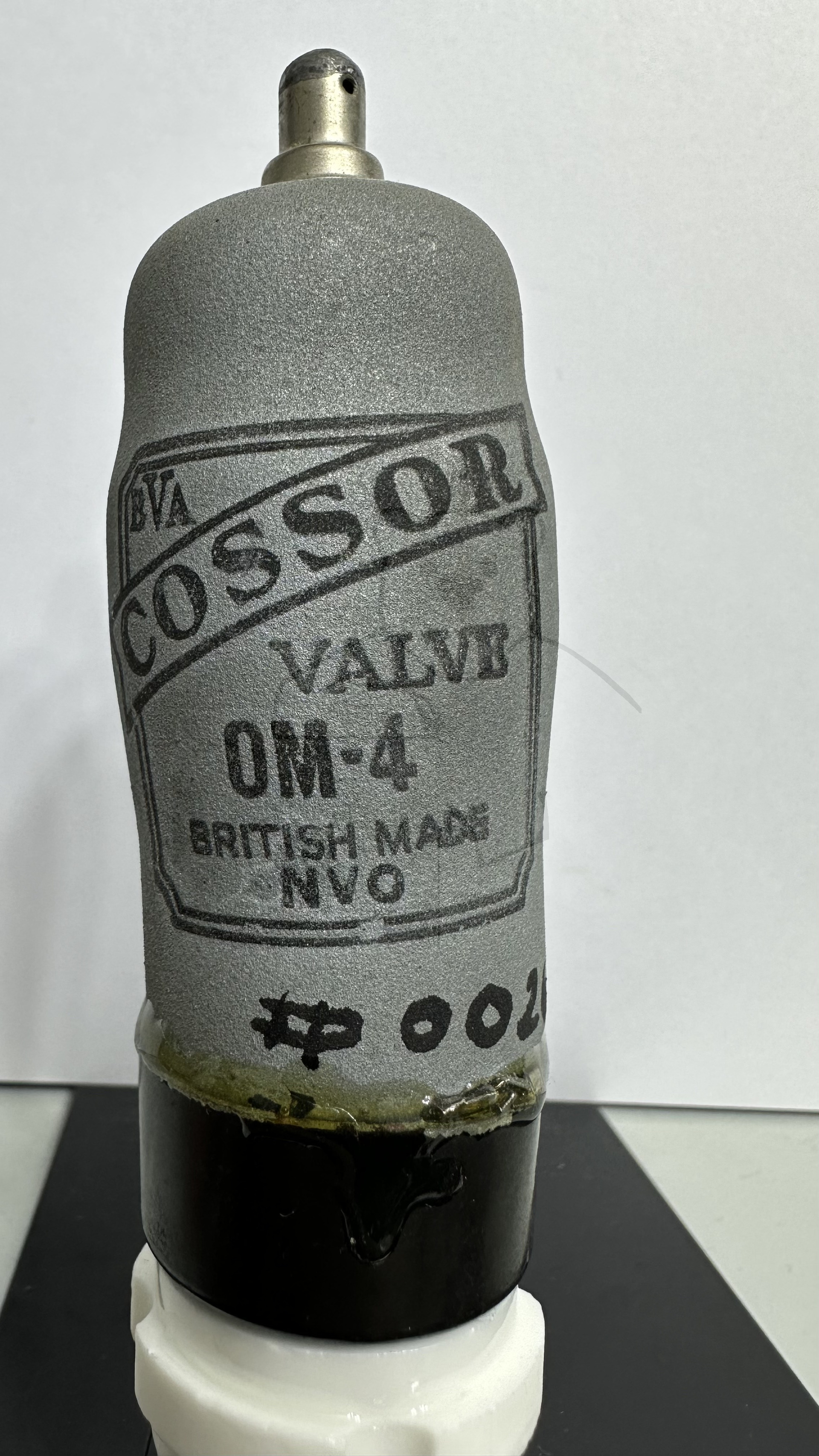

Röhre OM-4 #0026 Bild 1
đ Alle Röhren vom Typ OM-4 in der Sammlung
