🔎 Beschreibung der Röhre: OP-10/500
| Name | OP-10/500 |
| Vergleichsname | D404 E406N → LA186 LK460 → P460 → RE604 |
| Heizspannung (Volt) | 4 |
| Heizstrom (Ampère) | 0,9 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol. |
| Zusätzliche Informationen | Wer kann weitere Angaben zu diesem Röhrentyp machen? Laut diversen Internetquellen soll diese Röhre der → RE604 sehr ähnlich sein. |
| Letzte Änderung | 29.10.2026 11:02:22 |
🔎 Beschreibung der Systeme für die Röhre: OP-10/500
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | → Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

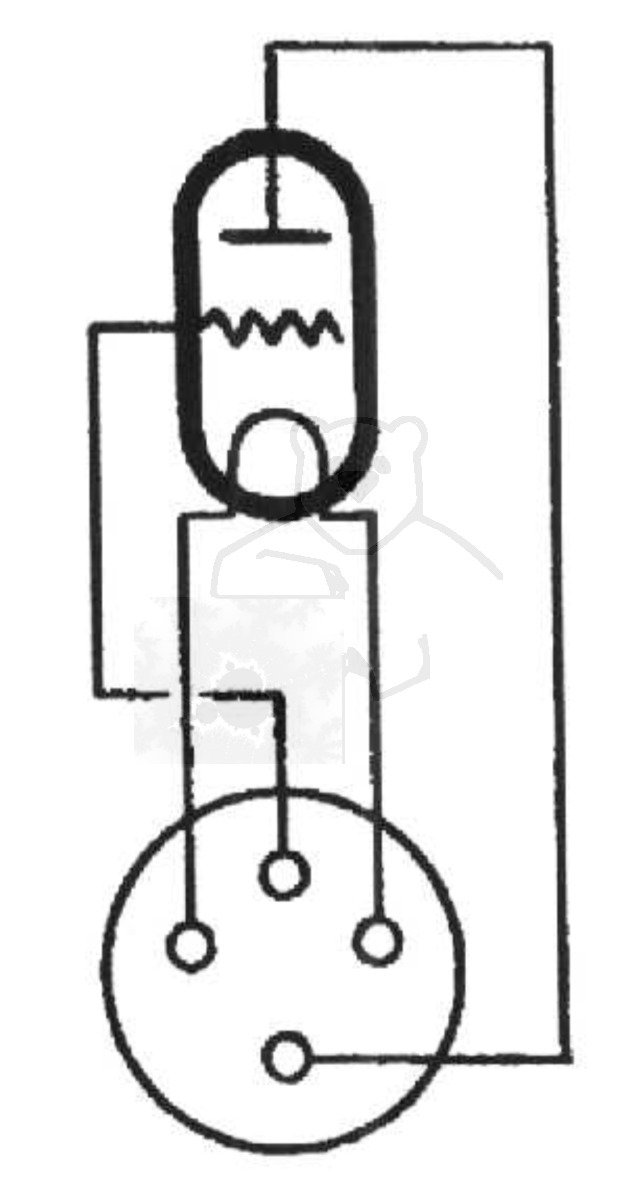

🔎 Sockelschaltung der OP-10/500
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu OP-10/500
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/TwHKjXQf3GQ (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Bilder der Röhre: OP-10/500

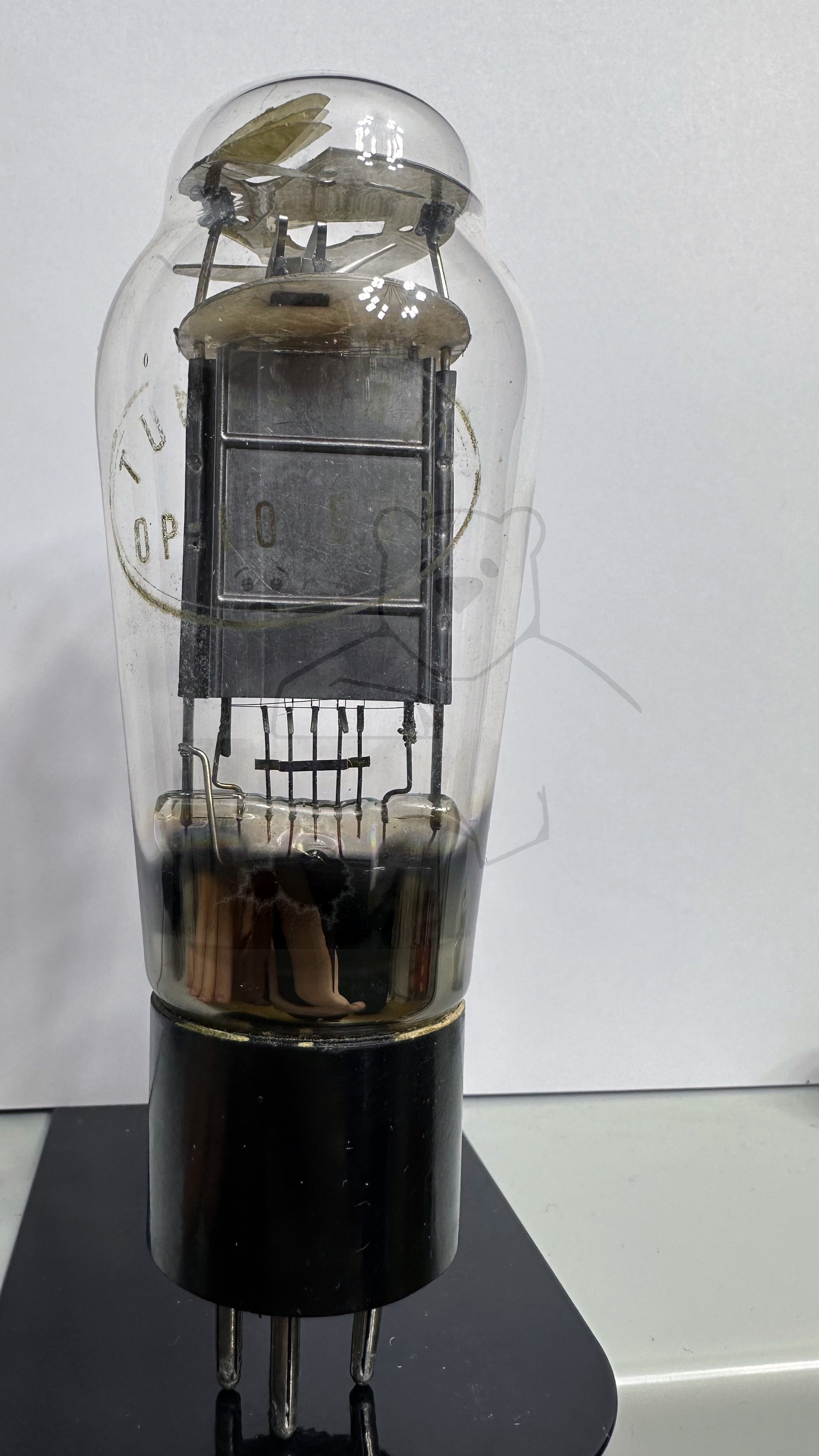

Röhre OP-10-500 #7711 Bild 1

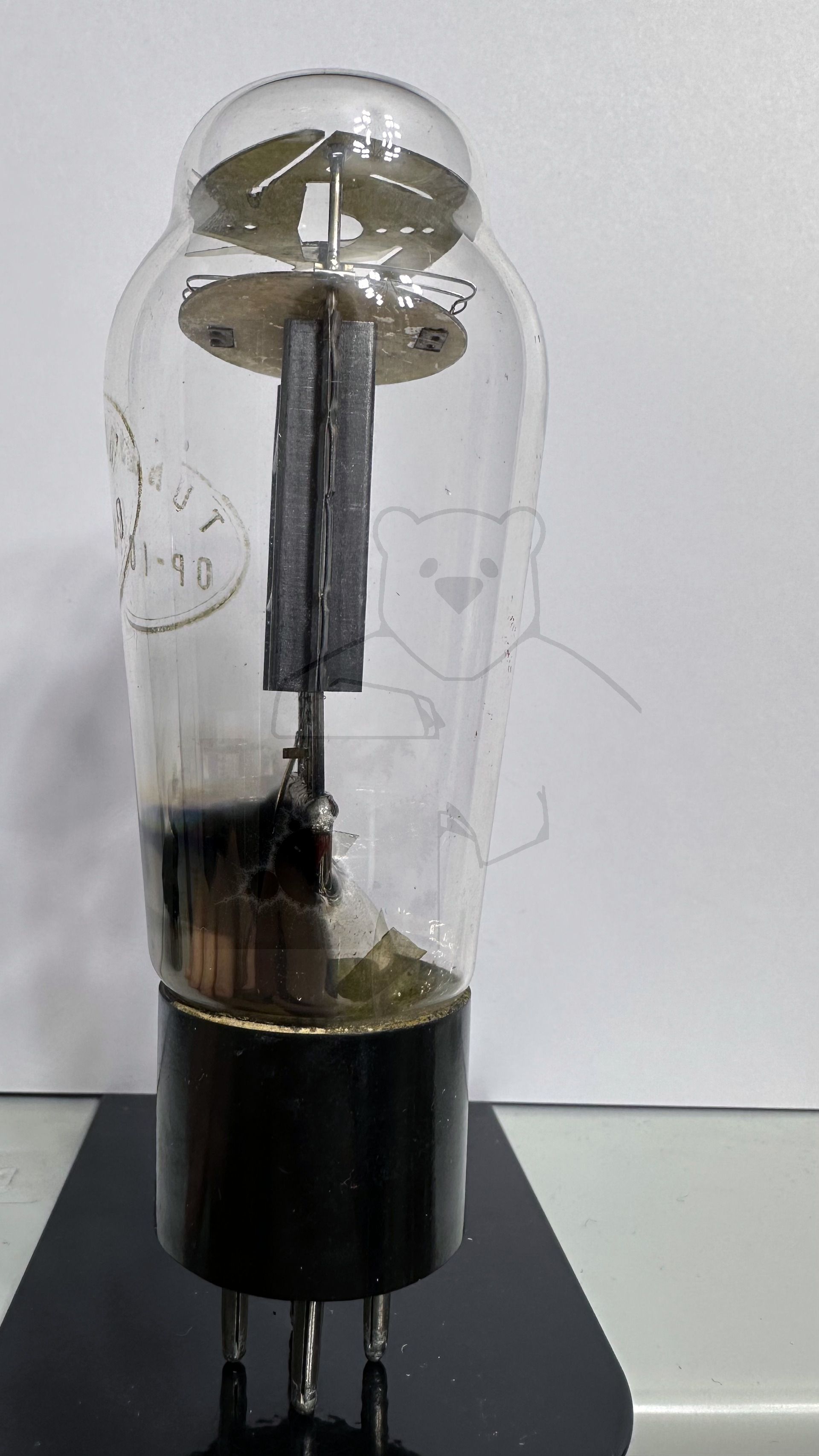

Röhre OP-10-500 #7711 Bild 2

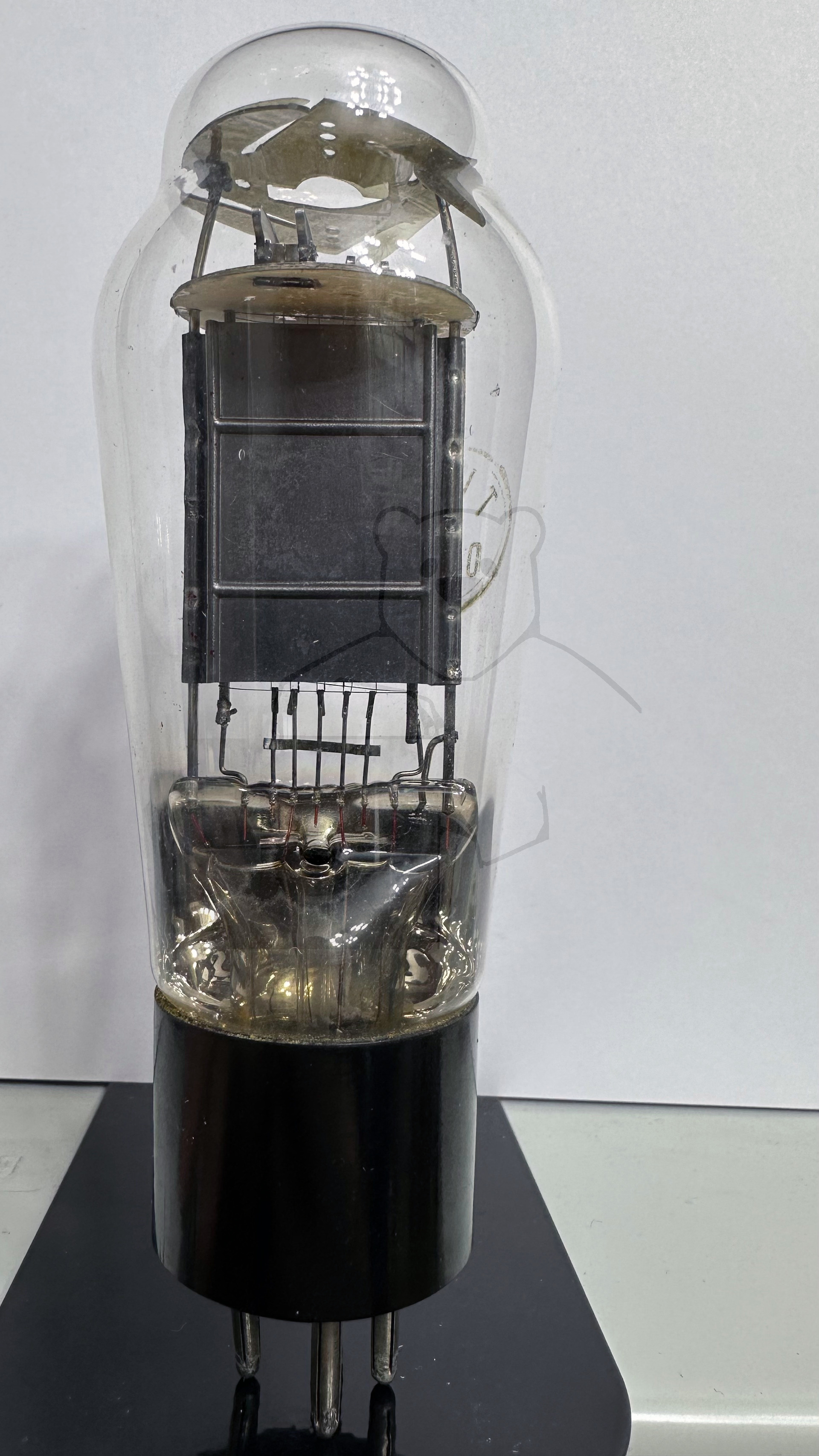

Röhre OP-10-500 #7711 Bild 3
🔎 Alle Röhren vom Typ OP-10/500 in der Sammlung
- → OP-10/500 Inventar: 07711 Hersteller: → Tungsram
