🔎 Beschreibung der Röhre: RE404
| Name | RE404 |
| Vergleichsname | |
| Heizspannung (Volt) | 3,5 |
| Heizstrom (Ampère) | 0,45 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht |
| Zusätzliche Informationen | Die RE404 wurde für die Firma 'Anschütz & Co G.B.H.H' in Kiel produziert und verfügt über einen speziellen Sockel. |
| Letzte Änderung | 14.12.2020 12:29:36 |
🔎 Beschreibung der Systeme für die Röhre: RE404
| System 1 | |
| Kathode | f |
| Gitter 1 | g |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | a |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | f, f |
| Abschirmung | |
| Funktion | → Triode, Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der RE404
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: RE404

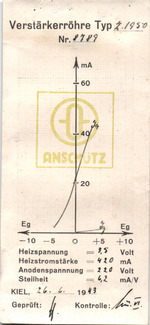

Pruefkarte RE404 der Firma Anschütz in Kiel.pdf (875 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: RE404
Röhre RE404 #0094 Bild 1
Röhre RE404 #0094 Bild 2
Röhre RE404 #0094 Bild 3
Röhre RE404 #0094 Bild 4
🔎 Alle Röhren vom Typ RE404 in der Sammlung
- → RE404 Inventar: 00094 Hersteller: → Telefunken
